Abrichthobelmaschine

Die Abrichthobelmaschine, auch Abrichthobel dient zum Herstellen ebener Flächen, insbesondere bei verzogenen und windschiefen Hölzern.Die Abrichthobelmaschine verwendet man zum abrichten von Brettern, Bohlen oder Kanthölzern, zum Fügen von Werkstückkanten.

Arbeiten an der Abrichthobelmaschine

Zuerst wird eine Seite des Kantholzes auf der Abrichthobelmaschine abgerichtet (ohne den Abrichtanschlag des Abrichthobel zu benutzen) - da durch entsteht eine eben Fläche, die als Anschlagsfläche für den weiteren Bearbeitungsschritt dient.
Nun wird eine zweite, an die erste anstoßende Fläche auf der Abrichthobel abgerichtet, indem die erste bereits gehobelte Fläche am Abrichtlineal der Abrichthobelmaschine angelegt wird und das Werkstück (meist in mehreren Durchgängen) über die Hobelwelle geführt bis es abgerichtet ist.
So entsteht eine 2 seitig gehobeltes Werkstück mit sauber rechtwinklig zueinander stehenden Flächen.

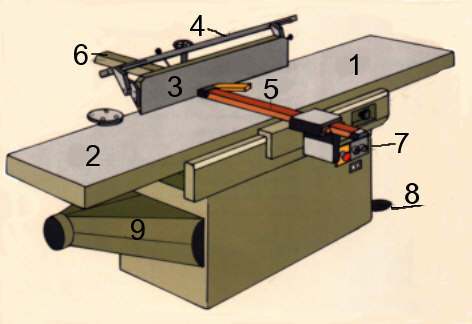

Maschinenteile einer Abrichthobelmaschine

1. Aufgabetisch
2. Abnahmetisch
3. schrägstellbarer Fügeanschlag
4. schwenkbarer Hilfsanschlag
5. Verdeckung (Messerwellen) vor dem Anschlag
6. Verdeckung (Messerwellen) hinter dem Anschlag
7. Stellteile
8. Höhenverstellung des Aufgabetisches
9. Absaugstutzen

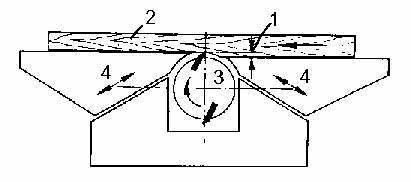

Aufbau einer Abrichthobelmaschine

Die Fläche des Abnahmetisches (Hintertisch)des Abrichthobel fluchtet mit der Tangente des Schneidenflugkreises. Der Aufgabetisch (Vordertisch) ist um die Schnitttiefe (Zustellung) tiefer gestellt. Der Werkstückvorschub an der Abrichthobelmaschine geschieht von Hand oder maschinell mit einer Geschwindigkeit ca.5....30 m/min.
