Fräsen einer Nut

Das Fräsen von Nuten geschieht mit dem Befehl G88 recht einfach. Dem Befehl G88 werden einige Daten als Parameter übergeben:

X Nutlänge in mm
Y Nutbreite in mm
Z Nuttiefe in mm
D Einzelschnitttiefe
I Startwinkel zur X- Achse in Grad

Einzelschnittiefe

Auch als "Anzahl der Zustellungen" bezeichnet. Ist die Nut zu tief, als daß sie in einem Arbeitsgang gefräst werden kann, gibt man mit D an, in wie vielen Zustellungen die Nut ausgefräst werden soll. Dies bezieht sich nicht auf die Nutbreite, ist die Nutbreite größer als der Fräserdurchmesser, so wird die Anzahl und Position der einzelnen Bahnen von der Steuerung errechnet.

Beispiel:
N.. G88 X200 Y20 Z8 D2 I0
Dieser Satz erzeugt eine Nut mit 200mm Länge, 20mm Breite in einem Winkel von 0° zur X- Achse. Die Nuttiefe beträgt 8mm und wird in zwei Arbeitsgängen (Zustellungen), je 4mm, ausgefräst.

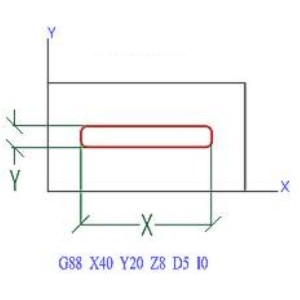

Beispiel 01


Zoom 100%

Datensatz:
N.. G88 X40 Y20 Z8 D5 I0

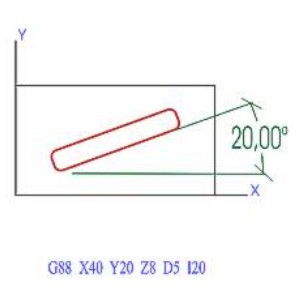

Beispiel 02


Zoom 100%

Datensatz:
N.. G88 X40 Y20 Z8 D5 I20
