Anlegen einer Tasche

Einzelzustellung

Taschen sind komplett ausgefräste Bereiche in einem Werkstück. Eine Tasche könnte zum Beispiel die Fräsung zur Vertiefung eines Topfbandes (Kreistasche) oder ein Schloßkasten (Rechtecktasche) sein. Eine Tasche vereinfacht diese Fräsungen sehr. Ohne den Befehl müßte das Ausräumen einer solchen Fräsung durch mehrere nebeneinander gelegte Bahnen geschehen. Bei einer Tasche werden diese Bahnen von der Steuerung errechnet.


1. Kreistasche

Der Befehl G85 erzeugt eine Kreistasche. Dem Befehl werden einige Daten als Parameter mitgegeben:

  • R Taschenradius in mm
  • Z Taschentiefe in mm
  • D Einzelschnittiefe

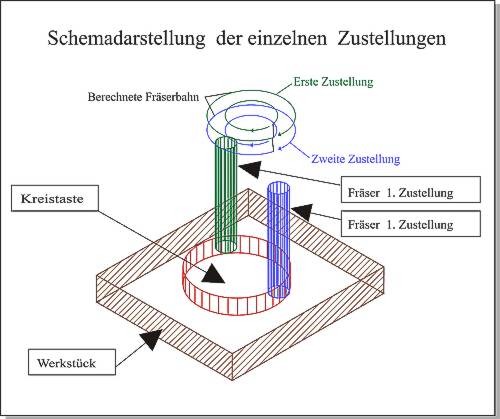

Einzelschnittiefe

Auch als "Anzahl der Zustellungen" bezeichnet. Ist die Tasche zu tief, als daß sie in einem Arbeitsgang gefräst werden kann, gibt man mit D an, in wie vielen Zustellungen die Tasche ausgefräst werden soll.

Beispielsatz:

N.. G87 R40 Z8 D2
Dieser Satz erzeugt eine Kreistasche mit einem Radius von 40mm und einer Tiefe von 8mm. Die Tasche wird in zwei Zustellungen von je 4mm ausgeräumt.

2. Rechtecktasche

Der Befehl G86 erzeugt eine Rechtecktasche. Dem Befehl werden einige Daten als Parameter mitgegeben:

  • X Taschenlänge in mm
  • Y Taschenbreite in mm
  • Z Taschentiefe in mm
  • D Einzelschnittiefe
  • I Startwinkel zu x- Achse in Grad

Einzelschnittiefe

Auch als "Anzahl der Zustellungen" bezeichnet. Ist die Tasche zu tief, als das sie in einem Arbeitsgang gefräst werden kann, gibt man mit D an, in wie vielen Zustellungen die Tasche ausgefräst werden soll.

Beispielsatz:

N.. G86 X200 Y100 Z8 D2 I20
Dieser Satz erzeugt eine Rechtecktasche mit einer Länge von 200mm, einer Breite von 100mm und einer Tiefe von 8mm. Die Tasche liegt in einem Winkel von 20° zu X- Achse und wird in zwei Zustellungen ausgeräumt.
